服务通信

前面介绍了话题通信，虽然使用频率较高，但是有一个小小的不足之处，就是话题通信的数据是单向传输的，订阅者被动接收发布者的消息。那么如果想要主动接收数据怎么办？这就要好好介绍今天的主角--服务通信了。

服务通信也是ROS中一种极其常用的通信模式，服务通信是基于请求响应模式的，是一种应答机制。也即: 一个节点A向另一个节点B发送请求，B接收处理请求并产生响应结果返回给A。适用于偶然的、对实时性有要求、有一定逻辑处理需求的数据传输场景。

理论模型

该模型中涉及三个角色：ROS Master（管理者）、Server（服务端）、Client（客户端）

Server向ROS Master注册，有PRC、ROSRPC地址
Client向ROS Master查询指定服务
ROS Master进行匹配，匹配成功返回Server的 ROSRPC URL
Client向Server发送请求数据
Server向Client返回响应数据

注意：Server不需要协商的过程，直接返回ROSPRC地址。

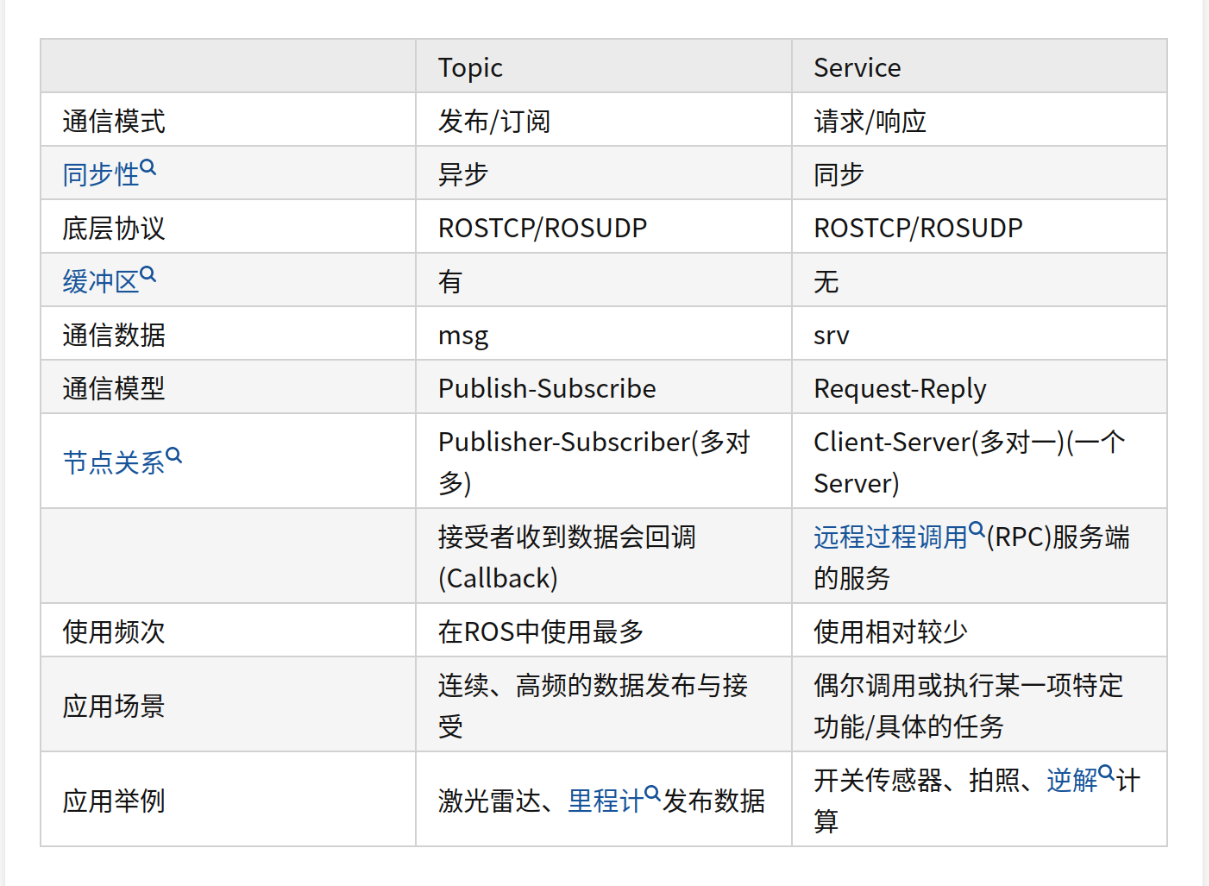

服务通信与话题通信的区别如下图

详细区别请看该问答：ROS Topic 和 ROS Service 有哪些区别？

自定义srv

在使用服务通信的时候，数据载体是srv，和msg一样，需要我们手动创建。
srv 文件内的可用数据类型与 msg 文件一致，且定义 srv 实现流程与自定义 msg 实现流程类似:

按照固定格式创建srv文件
编辑配置文件
编译生成中间文件

咱们就用一个实例来进行演示。

编写服务通信，客户端提交两个整数至服务端，服务端求和并响应结果到客户端。

定义srv文件

在ROS包下新建一个srv文件夹，在srv文件夹里面新建一个srv文件

#这里我又新建了一个工作空间、ROS包，你们可以选择在原来的工作空间内新建一个ROS包
mkdir -p service_communication/src
cd service_communication/
catkin_make

cd src
catkin_create_pkg request_response roscpp rospy std_msgs

cd request_response/
mkdir srv
cd srv
vim AddTwoNum.srv

服务通信中，数据分成两部分，请求与响应，在 srv 文件中请求和响应使用 --- 分割.
AddTwoNum.srv内容如下

int32 num1
int32 num2
---
int32 sum

编辑配置文件

和自定义msg编辑配置文件差不多，不同的是添加的是自定义srv，而不是自定义msg

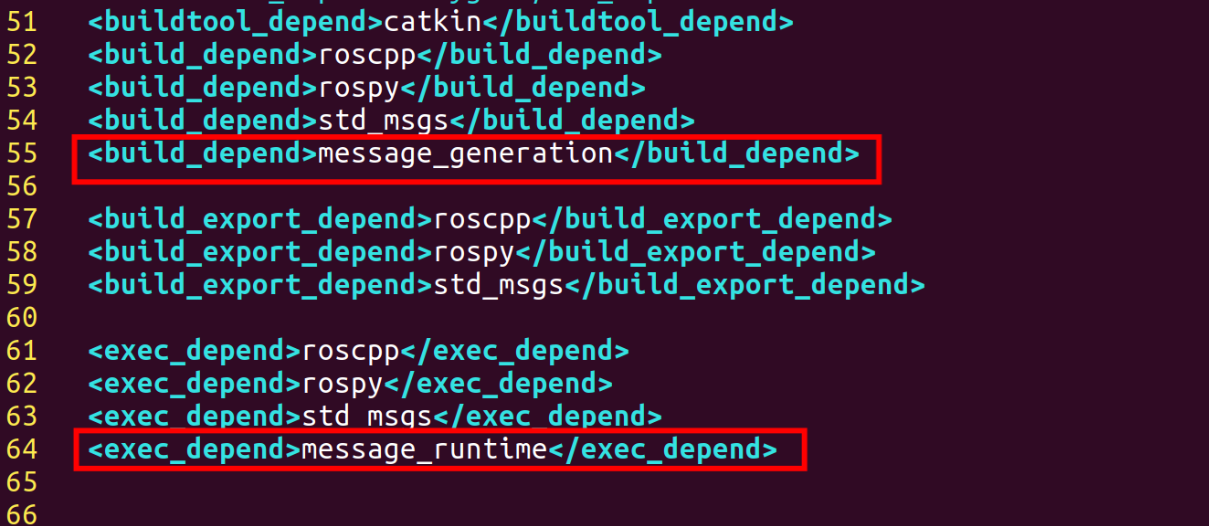

首先回到ROS包下，修改 package.xml文件内容,添加编译依赖项、执行依赖项

#此时路径：~/service_communication/src/request_response/srv
vim ../package.xml

下面修改ROS包下的CMakeLists.txt文件

#此时路径：~/service_communication/src/request_response/srv
vim ../CMakeLists.txt

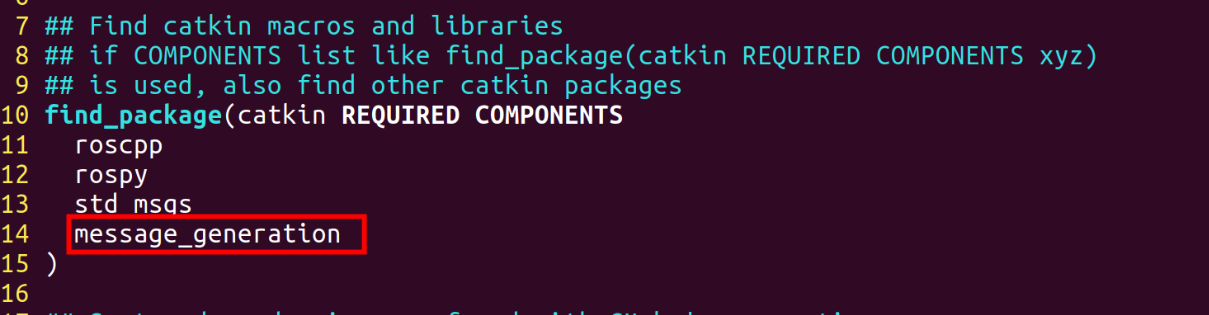

添加CMake编译时找到依赖的包 message_generation

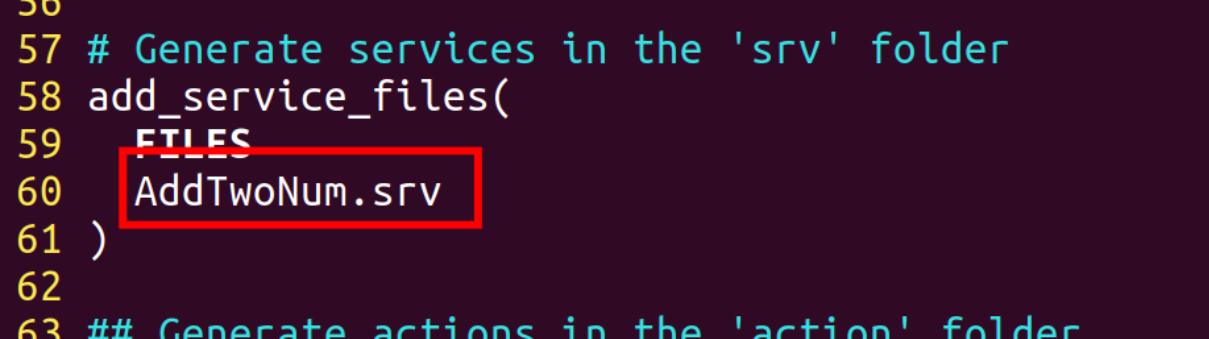

添加自定义srv文件 AddTwoNum.srv

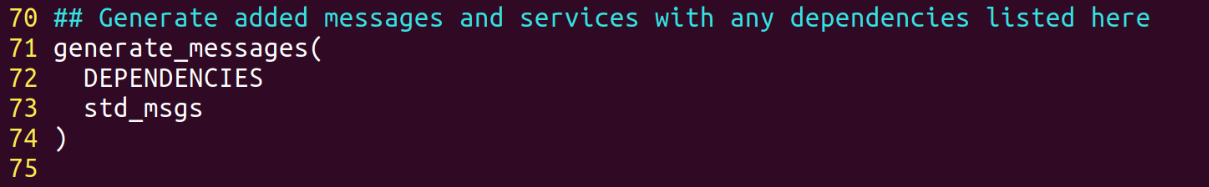

生成srv

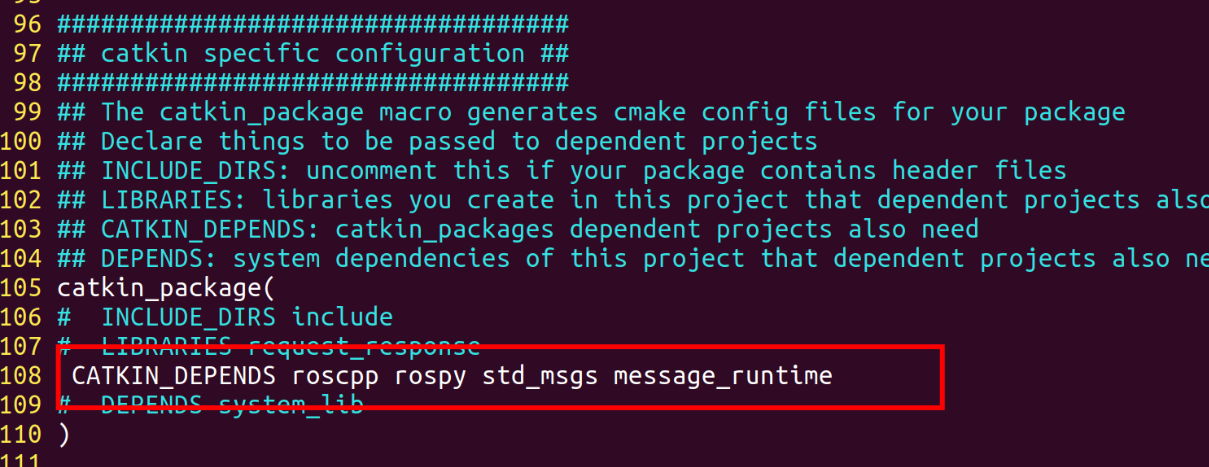

添加了当前项目依赖的其他catkin项目

查看srv中间文件

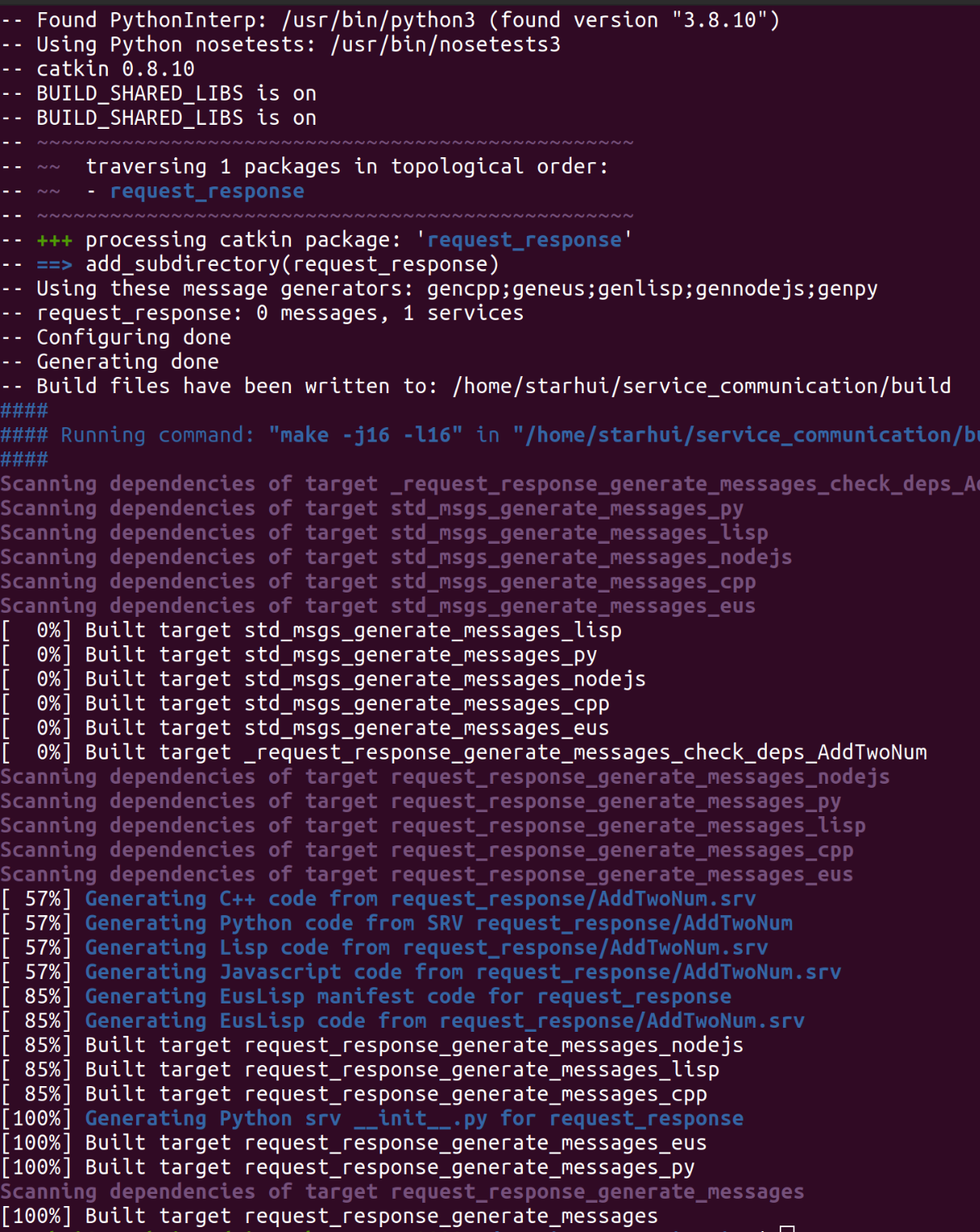

回到工作空间下，编译

cd ~/service_communication/
catkin_make

编译成功。
可以在工作空间下的devel文件夹下查找中间文件。

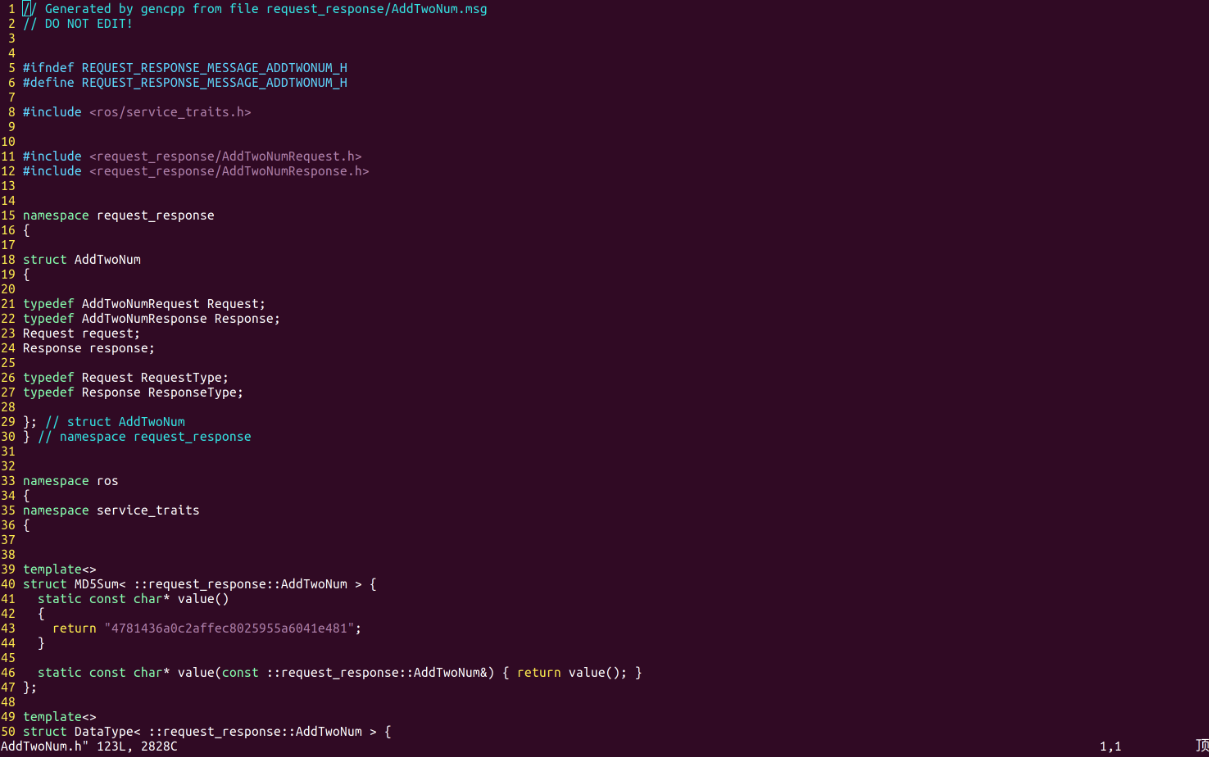

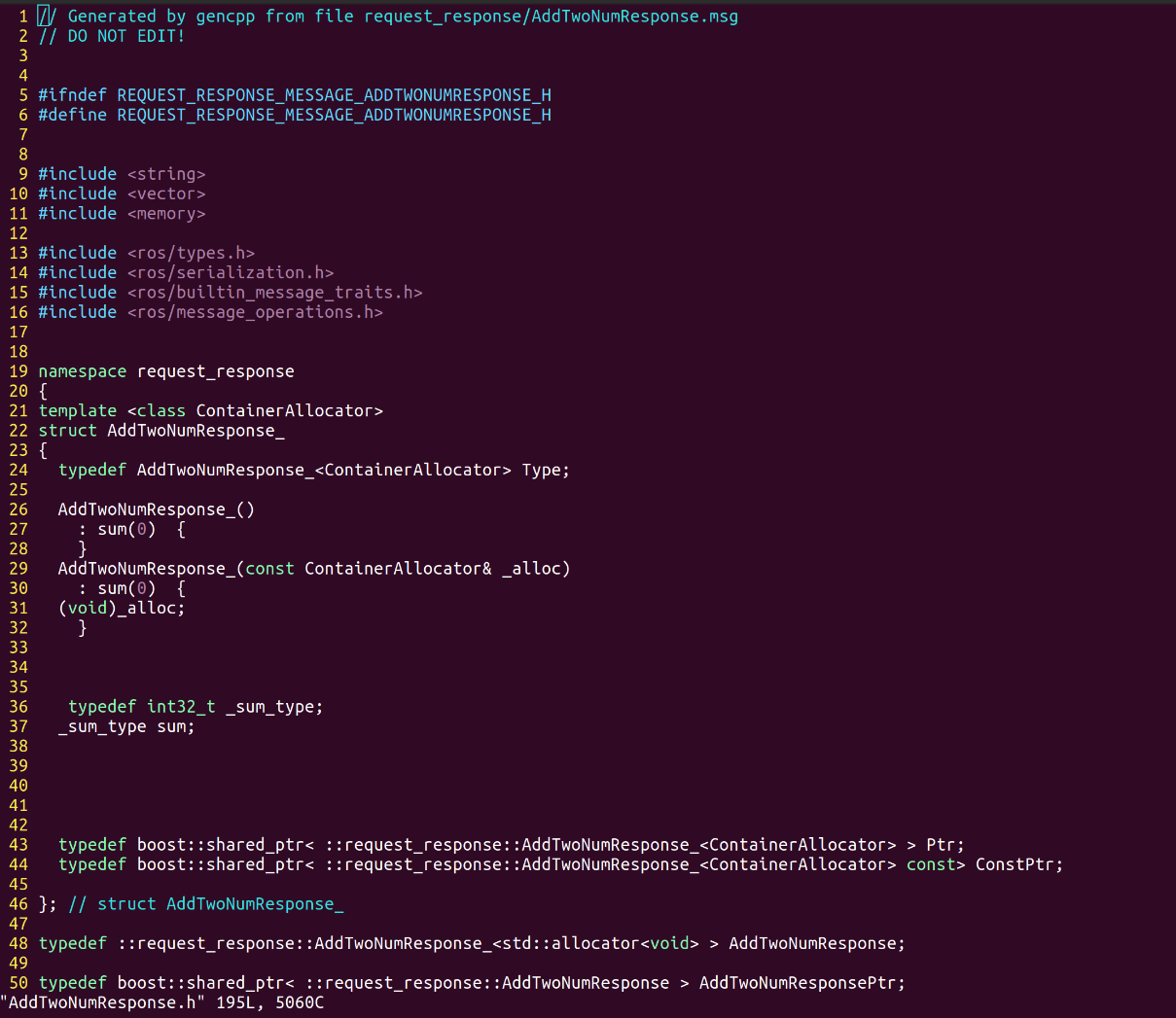

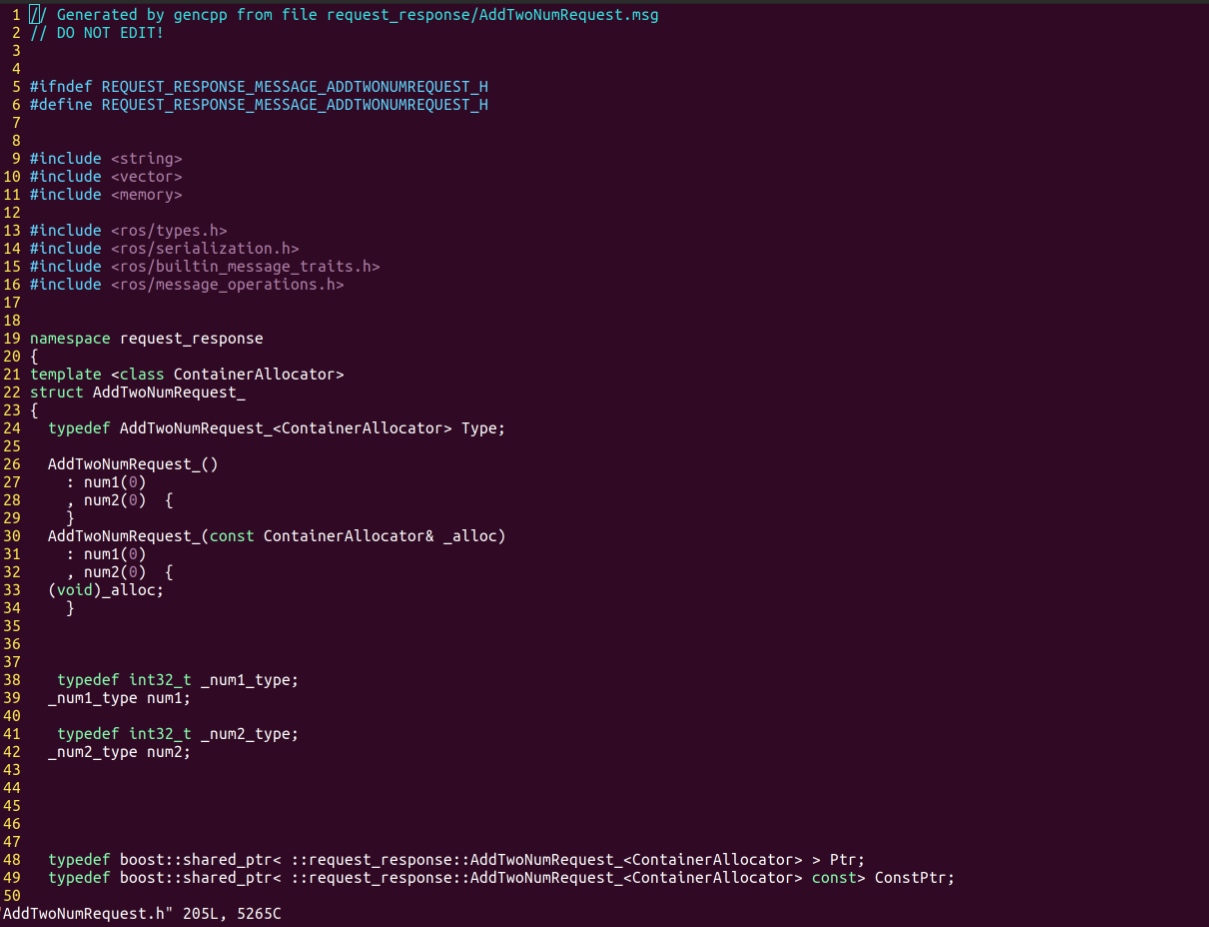

C++可以用的中间文件在 ~/service_communication/devel/include/request_response
其中service_communication为工作空间名字，request_response为ROS包的名字。

Python可以用的中间文件在 ~/service_communication/devel/lib/python3/dist-packages/request_response/srv

可以看一下官方示例：创建msg、srv官方示例

C++服务通信实例

再次明确一下目标，编写服务通信，客户端提交两个整数至服务端，服务端求和并响应结果到客户端。

Server实现

首先在ROS包下的src文件夹里面创建 cpp文件，用于实现Server。

cd ~/service_communication/src/request_response/src/
vim server.cpp

代码如下

#include "ros/ros.h"
#include "request_response/AddTwoNum.h"

//回调函数，处理成功返回true
bool handle_request(request_response::AddTwoNum::Request& req,
                    request_response::AddTwoNum::Response& resp)
{
    //根据业务逻辑，写两数之和。req为请求数据，resp为返回数据
    int num1 = req.num1;
    int num2 = req.num2;

    ROS_INFO("服务器接收到的请求数据:num1 = %d,num2 = %d",num1,num2);

    resp.sum = num1 + num2;

    ROS_INFO("求和结果为:sum = %d",resp.sum);

    return true;
}

int main(int argc, char *argv[])
{
    //设置中文编码
    setlocale(LC_ALL,"");

    //初始化节点 server_cpp
    ros::init(argc,argv,"server_cpp");

    //创建节点句柄
    ros::NodeHandle nh;

    //创建服务端
    ros::ServiceServer server = nh.advertiseService("AddInts",handle_request);

    ROS_INFO("服务器启动......");
    //处理节点的循环事件，循环等待并调用回调函数
    ros::spin();

    return 0;
}

对于这段代码，需要解释的有以下内容

ros::ServiceServer server = nh.advertiseService("AddInts",handle_request);

首先ros::ServiceServer是server的数据类型，是用来提供服务的服务器端接口。server由nh.advertiseService方法创建。
advertiseService有9个重载，这里我们用的是第二个。第一个参数为创建服务的名字，第二个参数为回调函数，用于处理客户端请求。

关于回调函数，传递的两个参数分别为请求数据、响应数据。

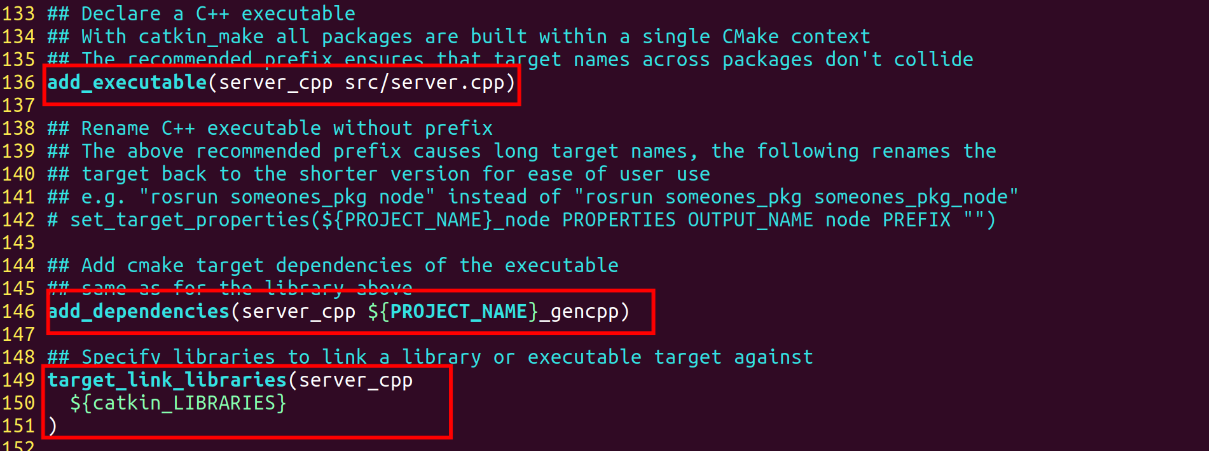

接下来就是修改ROS包下的CMakeLists.txt了

add_dependencies(server_cpp ${PROJECT_NAME}_gencpp)这一行是为了防止srv文件没有编译完就直接编译cpp文件而导致报错。

返回工作空间，编译、刷新环境变量，运行节点

但是这时候没有请求服务器，看不到什么东西，此时可以使用rosservice call命令来请求。

rosservice call [service] [args]
#把[service]替换为自己的服务名字，然后空格 再按tab键会自动补全参数，只需要修改参数值即可

Client实现

首先在ROS包下的src文件夹里面创建 cpp文件，用于实现Client。

cd ~/service_communication/src/request_response/src/
vim client.cpp

文件内容如下

#include "ros/ros.h"
#include "request_response/AddTwoNum.h"

int main(int argc, char *argv[])
{
    //设置中文编码
    setlocale(LC_ALL,"");

    //初始化节点 client_cpp
    ros::init(argc,argv,"client_cpp");

    //创建节点句柄
    ros::NodeHandle nh;

    //创建客户端
    ros::ServiceClient client = nh.serviceClient<request_response::AddTwoNum>("AddInts");

    //定义数据
    request_response::AddTwoNum data;
    data.request.num1 = 100;
    data.request.num2 = 200;

    //向服务器发送请求数据，返回值是bool类型。true表示响应成功，false表示响应失败。响应成功后，结果会在 data.response.sum里面
    bool flag = client.call(data);

    //处理响应数据
    if(flag)
        ROS_INFO("请求正常处理,响应结果:%d",data.response.sum);
    else
    {
        ROS_ERROR("请求处理失败....");
        return 1;
    }

    return 0;
}

这里，为了快速检验框架是否正确，直接把请求数据写好了，不是根据命令行传参的，后面会改进的。
对于这段代码，有如下几点需要解释。

ros::ServiceClient client = nh.serviceClient<request_response::AddTwoNum>("AddInts");

ros::ServiceClient表明client的的数据类型，提供基于句柄的接口，为客户端连接提供服务。
client由 serviceClient方法创建，有3个重载，我们使用的是第二个。<>里面的是服务类型，即自己生成的类；第一个参数为要连接的服务的名称。

request_response::AddTwoNum data;
data.request.num1 = 100;
data.request.num2 = 200;

request_response::AddTwoNum为自己定义的srv生成的类，下面有request、response两个成员。而request有num1、num2两个成员变量，它们表示要发送的请求数据。

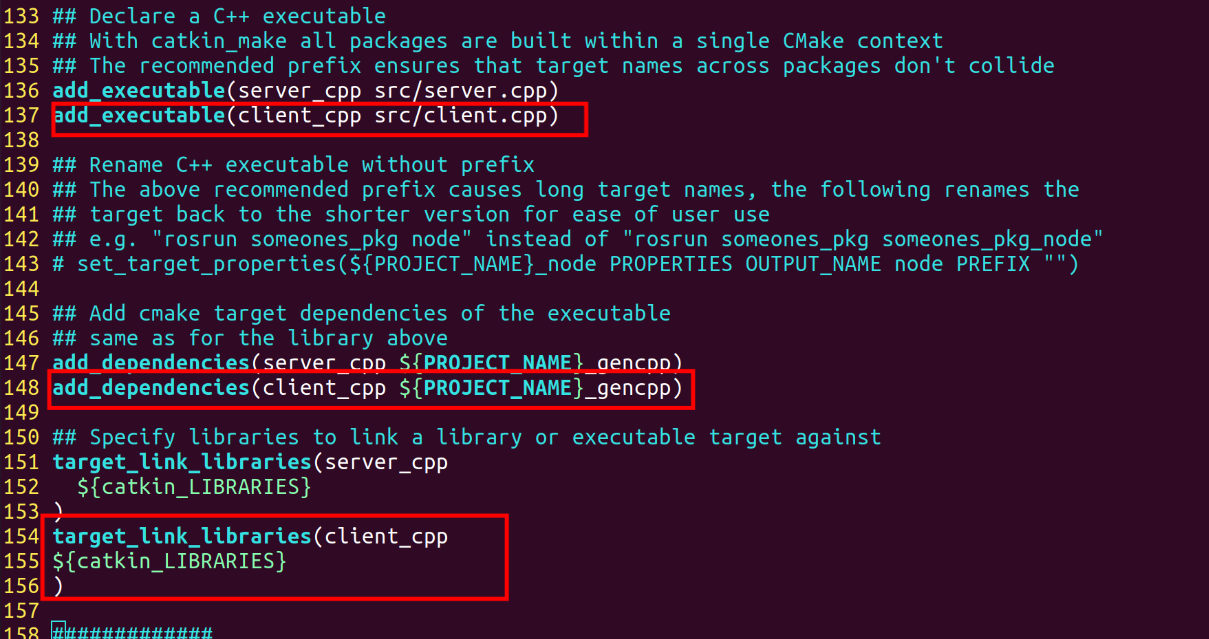

然后修改ROS包下的CMakeLists.txt文件。

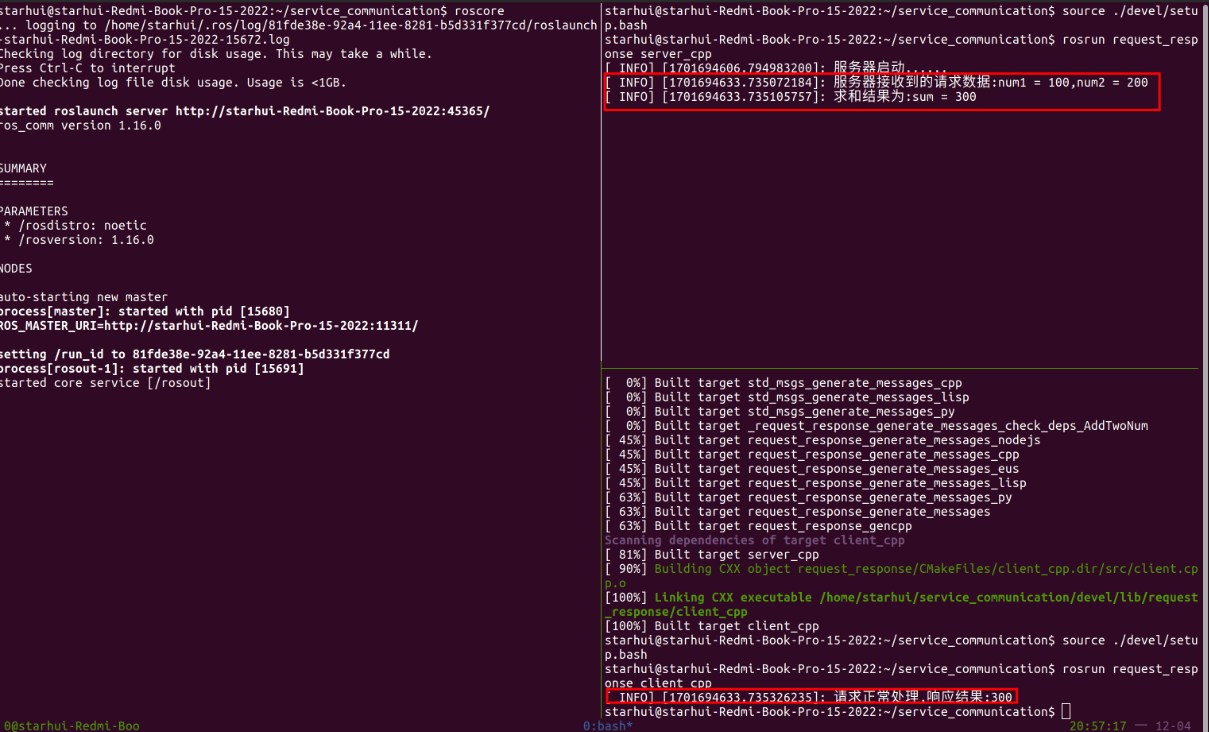

回到工作空间编译，刷新环境变量，运行节点。

可以看到，Client、Server都是没问题的。接下来在这个框架下面优化即可。

前面咱们直接给请求数据赋值了，这是不符合要求的，我们需要根据命令行的参数去发送请求信息。
运行client_cpp节点的命令应该是下面这个格式

rosrun request_response client_cpp num1 num2
#num1、num2替换为实际值

这时候就需要用到main函数的两个参数argc、argv了。

argc（Argument Count）：表示命令行参数的数量。它是一个整数，并且至少为 1，因为第一个参数总是程序的名称或者路径。
argv（Argument Vector）：是一个指向字符串数组的指针，这个数组包含了每个命令行参数的具体值。argv[0] 是程序的名称，argv[1] 是传递给程序的第一个参数，以此类推，直到 argv[argc-1]。数组的最后一个元素 argv[argc] 是一个空指针（NULL），用于标识数组的结束。根据这两个，咱们重新写一些数据部分

#include "ros/ros.h"
#include "request_response/AddTwoNum.h"

int main(int argc, char *argv[])
{
    //设置中文编码
    setlocale(LC_ALL,"");

    if(argc != 3)
    {
        ROS_INFO("请提交两个整数！");
        return 1;
    }

    //初始化节点 client_cpp
    ros::init(argc,argv,"client_cpp");

    //创建节点句柄
    ros::NodeHandle nh;

    //创建客户端
    ros::ServiceClient client = nh.serviceClient<request_response::AddTwoNum>("AddInts");

    //定义数据
    request_response::AddTwoNum data;
    data.request.num1 = atoi(argv[1]); //atoi函数把字符类型转换为整数
    data.request.num2 = atoi(argv[2]);

    //向服务器发送请求数据，返回值是bool类型。true表示响应成功，false表示响应失败
    bool flag = client.call(data);

    //处理响应数据
    if(flag)
        ROS_INFO("请求正常处理,响应结果:%d",data.response.sum);
    else
    {
        ROS_ERROR("请求处理失败....");
        return 1;
    }

    return 0;
}

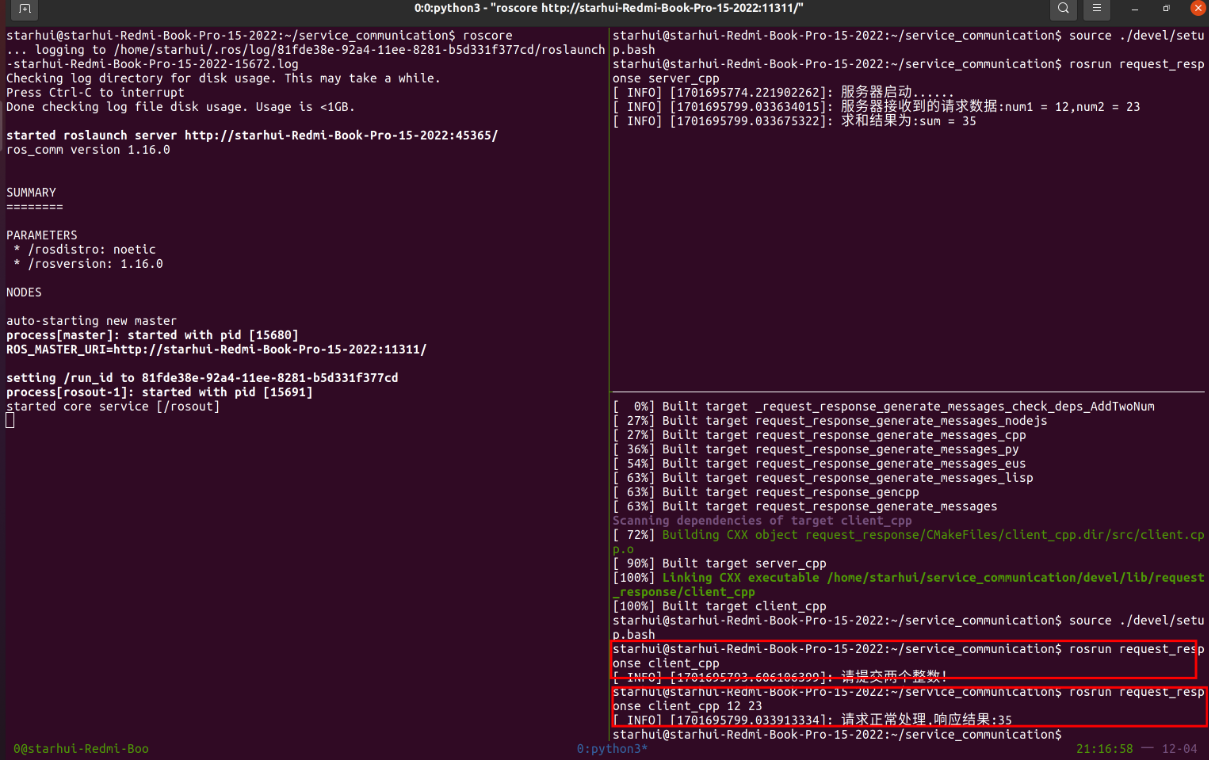

看效果图

注意：这里是先启动了服务端，再启动客户端。如果先启动客户端的话，会报错，因为服务端还未启动。

这里咱们可以使用 client.waitForExistence 函数等待服务端启动 (client.waitForExistence)[https://docs.ros.org/en/noetic/api/roscpp/html/classros_1_1ServiceClient.html#a530e3f1d55cf50ab00b8e5bbd9e8230a]

或者使用 ros::service::waitForService("AddInts"); "AddInts"为服务名字。

ros::service::waitForService()

Python服务通信实例

还是上面的需求，用Pyhton来实现一下。

Server实现

首先在ROS包下新建一个scripts文件夹，然后在该文件夹内创建一个python文件。

cd ~/service_communication/src/request_response/
mkdir scripts
cd scripts
vim server.py

文件内容

#! /usr//env binpython

import rospy
from request_response.srv import AddTwoNum,AddTwoNumRequest,AddTwoNumResponse

"""
回调函数，用于处理请求数据
参数:请求数据
返回：响应数据
"""
def handle_request(request):
    #取出请求数据
    num1 = request.num1
    num2 = request.num2

    #求和
    sum = num1 + num2

    rospy.loginfo("请求数据为: num1 = %d,num2 = %d;求和结果: sum = %d",num1,num2,sum)

    #实例化响应数据，赋值后返回
    response = AddTwoNumResponse()
    response.sum = sum

    return response

if __name__ == "__main__":

    #初始化节点server_py
    rospy.init_node("server_py")

    #创建server
    server = rospy.Service("AddInts_py",AddTwoNum,handle_request)

    rospy.loginfo("服务已启动...")
    #循环处理回调函数
    rospy.spin()

server = rospy.Service("AddInts_py",AddTwoNum,handle_request)
#server = rospy.Service(name,service_class,handler,buff_size=DEFAULT_BUFF_SIZE, error_handler=None)

就是创建服务端。第一个参数为服务名字，第二个参数为srv生成的类；第三个参数为处理请求数据的函数。

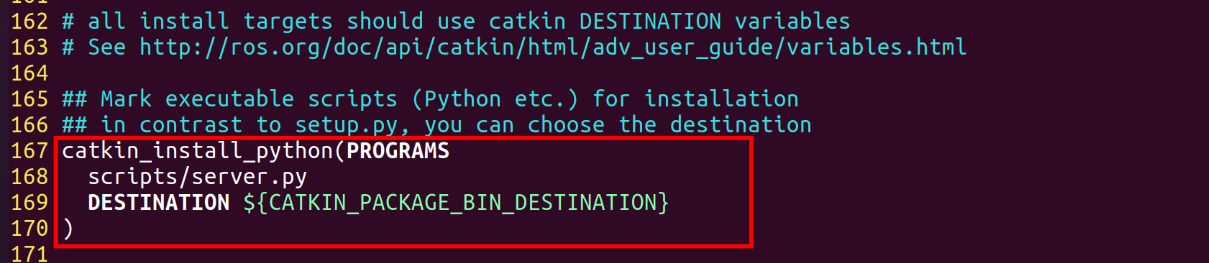

修改ROS包下的CMakeLists.txt文件

运行节点，使用rosservice call测试

通过，接下来开始写client

Client实现

首先ROS包下的scripts文件夹内创建一个python文件。

cd ~/service_communication/src/request_response/scripts
vim client.py

文件内容

import rospy
from request_response.srv import AddTwoNum,AddTwoNumRequest,AddTwoNumResponse

if __name__ == "__main__":
    #初始化节点
    rospy.init_node("client_py")

    #创建客户端
    client = rospy.ServiceProxy("AddInts_py",AddTwoNum)

    #等待服务端启动
    client.wait_for_service()

    #向服务端发送请求
    response = client.call(11,55)

    rospy.loginfo("响应数据为:sum = %d",response.sum)

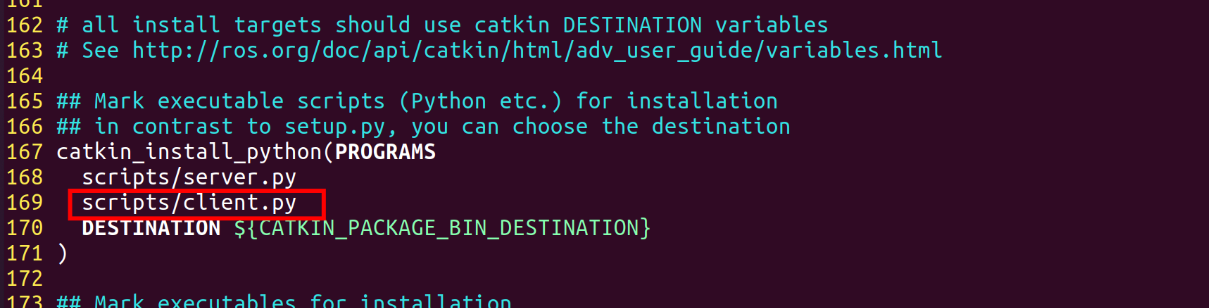

修改CMakeLists.txt文件

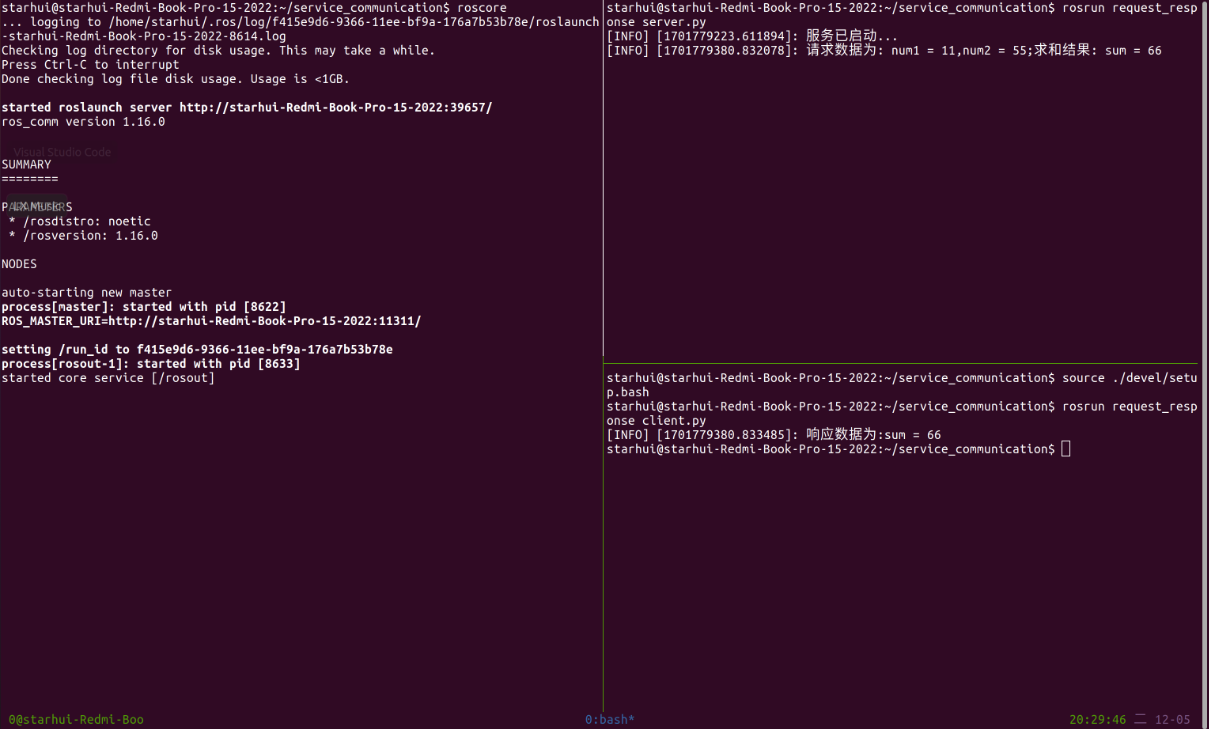

最后运行测试

这里咱们把请求数据固定了，再优化一下，可以根据命令行的参数自定义请求数据。
在sys下有一个列表可以判断参数个数，咱们利用这个来实现。

import rospy
from request_response.srv import AddTwoNum,AddTwoNumRequest,AddTwoNumResponse
import sys

if __name__ == "__main__":
    if len(sys.argv) != 3:
        rospy.logerr("请输入两个参数!!!")
        sys.exit(1)

    #初始化节点
    rospy.init_node("client_py")

    #创建客户端
    client = rospy.ServiceProxy("AddInts_py",AddTwoNum)

    #等待服务端启动
    client.wait_for_service()

    #向服务端发送请求
    num1 = int(sys.argv[1])
    num2 = int(sys.argv[2])

    response = client.call(num1,num2)

    rospy.loginfo("响应数据为:sum = %d",response.sum)

通过ServiceProxy创建一个客户端，第一个参数为服务名字，第二个参数为srv生成的类

官方示例：官方示例
